Má shonraíonn tú alúmanam le haghaidh cabhlach, modúl amach ón gcósta nó tancaer bóthair, is é an grád a thagann ar ais beagnach i gcónaí 5083. Míníonn an treoir seo cén fáth a tharlaíonn sé sin, cad a chiallaíonn an dá tempers mara coitianta - H116 agus H321 -, conas a tháthú 5083, agus na cúpla líne ar an deimhniú ábhair a chinneann an bhfuil pláta oiriúnach do sheirbhís uisce farraige.
Cén fáth An bhfuil 5083 An Pláta Alúmanam Caighdeánach Mara
Is cóimhiotal alúmanaim-maignéisiam (Al{-Mg) é 5083 sa teaghlach 5xxx. Tagann a iompar creimthe in uisce farraige síos go dtí eilimint amháin: maignéisiam. Le 4.0–4.9 % Mg tá sé suite sa raon ina bhfuil creimeadh pitse agus scáinne in atmaisféar na mara, spraeála salainn agus limistéar taoide, agus breathnaítear go forleathan air mar ghrádphláta uisce farraige. Coinníonn dhá phointe eile ar an ngearrliosta é:
Neart gan chóireáil teasa.Ní féidir 5083 a chóireáil le teas; tagann a neart ó mhaignéisiam i dtuaslagán soladach chomh maith le hardú oibre. Is é an neart teanntachta íosta ná 275 MPa in aghaidh an ASTM B209, agus tá luachanna tipiciúla sa bhanda 275-350 MPa ag brath ar thiús agus meon - go leor le haghaidh plating cabhlach agus stiffeners a fheiceann tuirse agus ualaí ailtéarnacha.
Weldability a mhaireann an weld.5083 táthú glan le líontóirí Al-Mg agus coimeádann an t-alt an chuid is mó de neart an tuismitheora, gan aon phostáil-táthú cóireála teasa ag teastáil. Is é an t-airí aonair sin a ligeann do longchlós struchtúir mhóra táthaithe a thógáil uaidh.
I gcodarsnacht leis sin, níl ach 2.2–2.8 % Mg ag 5052, mar sin tá a corrlach creimeadh uisce farraige níos tanaí agus tá a neart níos ísle; Tá copar i 6061 agus táthaithe go dona le haghaidh struchtúir mhara (féach an chuid táthú). I gcás bád, amach ón gcósta agus tancaeir, is é 5083 an réamhshocrú praiticiúil.
Comhdhéanamh Ceimiceach de 5083 Bileog Alúmanam agus Pláta
Leanann an clúdach ceimiceach GB/T 3190, atá ar aon dul le teorainneacha comhdhéanamh EN 573-3 agus ASTM. Meáchan faoin gcéad, fuílleach alúmanaim:
| Eilimint | Si | Fe | Cu | Mn | Mg | Cr | Zn | Ti |
|---|---|---|---|---|---|---|---|---|
| Teorainn | 0.40 max | 0.40 max | 0.10 max | 0.40–1.00 | 4.0–4.9 | 0.05–0.25 | 0.25 uas | 0.15 max |
Tá an fhuinneog maignéisiam 4.0–4.9 % d’aon ghnó. Faoi bhun thart ar 3.5 % cailleann an cóimhiotal uisce farraige-corrlach creimthe; os cionn thart ar 5 % éiríonn sé íograithe (-fascadh céime ag teorainneacha gránach) agus te-le linn déantúsaíochta. Nuair a cheannaíonn tú mara 5083, is í an líne is tábhachtaí ar an deimhniú ná antomhaisteluach maignéisiam - deimhnigh go dtagann sé i ndáiríre i 4.0–4.9 %, ní hamháin go bhfuil an grád priontáilte ar an lipéad. Is é an dlús ná 2.66 g/cm³.
5083 H116vs5083 H321
Tá an dá cheann faoi strus-cruaite de 5083 agus an íos-neart teanntachta 275 MPa acu, ach sroicheann siad an neart sin ar bhealaí éagsúla agus iompraíonn siad go héagsúil le linn seirbhíse:
| Teocht | Bealach | Toradh tipiciúil (MPa) | I gcás ina n-úsáidtear é |
|---|---|---|---|
| H116 | Strain-cruaite agus cobhsaithe le haghaidh friotaíocht creimeadh | ≈ 195 | Bun an chabhail, sliogán taobh, struchtúr táthaithe bunscoile |
| H321 | Strain-cruaite agus é a bheith annealaithe go páirteach | ≈ 215 | Bulwark, forstruchtúr, páirteanna lúbtha nó rollta roimh tháthú |
I dtéarmaí simplí:H116an bhfuil -an meon resistant creimeadh. Tá sé sonraithe nuair is é an weld an pointe lag agus ní mór exfoliation nó creimeadh intergranular tar éis táthú a sheachaint - de ghnáth an príomh-chabhail.H321thrádáiltear corrlach beag creimthe le haghaidh foirmiúlachta níos fearr agus toradh beagán níos airde (thart ar 10-20 MPa os cionn H116), rud a fhágann gurb é an rogha do phainéil atá fillte, rollta nó brúite i gcruth sula ndéantar iad a tháthú.
Conas a Roghnaigh Idir 5083 H116 Agus H321
Baineann an cinneadh go príomha le luchtú in aghaidh foirmithe:
RoghnaighH116le haghaidh baill iompair ualaigh atá táthaithe ina n-áit agus ina bhfuil friotaíocht creimeadh postála-táthú ríthábhachtach - plátáil bun an chabhail, fadfhráma, righineoirí.
RoghnaighH321le haghaidh comhpháirteanna ar gá iad a lúbadh nó a rolladh-a fhoirmiú ar dtús agus ansin táthaithe - bulwark, tithe rotha agus painéil forstruchtúr, trasomanna cuartha.
Cibé slí, ba cheart go gcomhlíonfadh mara 5083 sonraíocht ábhar sochaí aicmithe (DNV, ABS, BV, LR, CCS agus eile), agus ba cheart go luafadh an deimhniú an meon agus aon tástáil neamh-millteach a theastaíonn. Aontaigh ar an rang tiús-sula ndéanfaidh tú ordú.
Táthú 5083 - Agus Cén Fáth a bhfuil 6061 ag streachailt i gcabhlacha táite
Tá 5083 ar cheann de na cóimhiotail struchtúracha alúmanaim is éasca a tháthú. Tugann MIG/TIG le Al-Mg líontóirí 5356, 5183 nó 5556 ailt fuaime, agus coinníonn an crios a bhfuil tionchar aige air airíonna maithe gan aon phostáil-táthú cóireála teasa. Sin é an fáth go bhfuil sé i gceannas ar obair mhara táthaithe agus amach ón gcósta, agus freisin an fáth a roghnaítear é do thancaeir agus do shoithí íseal-teochta nuair is ábhar d’fhriotaíocht creimeadh agus do chruas íseal teochta araon.
Insíonn 6061 scéal eile. Mar chóimhiotal is féidir a chóireáil le teas, braitheann 6061-T6 ar chruasú deascadh; cailleann an crios a bhfuil tionchar aige/aici ar an gcruasú sin, agus is iondúil go dtiteann éifeachtúlacht na gcomhtáirgeachta go dtí thart ar 40–50 % den luach T6 mura rud é go ndéantar an comhthionól iomlán a ath-réiteach teasa agus a bheith sean - céim nach bhfuil praiticiúil ar chabhail chríochnaithe. Mar sin, i gcás ina bhfuil an méid táthú ard, glasálann sonraitheoirí mara i 5083 intáthaithe seachas 6061.
Sonraíochtaí Déantúsaíochta GNEE de 5083 Pláta Alúmanam H321
Mar phríomh-mhonaróir pláta alúmanam mara 5083 saincheaptha, cuireann GNEE fardal fairsing agus cumas próiseála saincheaptha chun freastal ar do riachtanais tionscadail cruinn.
| Ainm | 5083 Pláta/Bileog Alúmanam |
| Stádas díola te | O, H112, H116, H321 |
| Tiús(mm) | 0.5-500mm |
| Leithead(mm) | 20-2650mm |
| fad(mm) | 500-16000mm |
| Cóireáil dromchla | Anodizing, sciath púdar, sciath fluaracarbóin (sciath PVDF), leictreaphlátála (cosúil le plating nicil / since), etc. |
| Táirgí tipiciúla | Plátaí long, umair stórála GNL, sorcóirí gáis, sliogáin GIS, craicne comhlacht feithicle, ábhair flange, etc. |

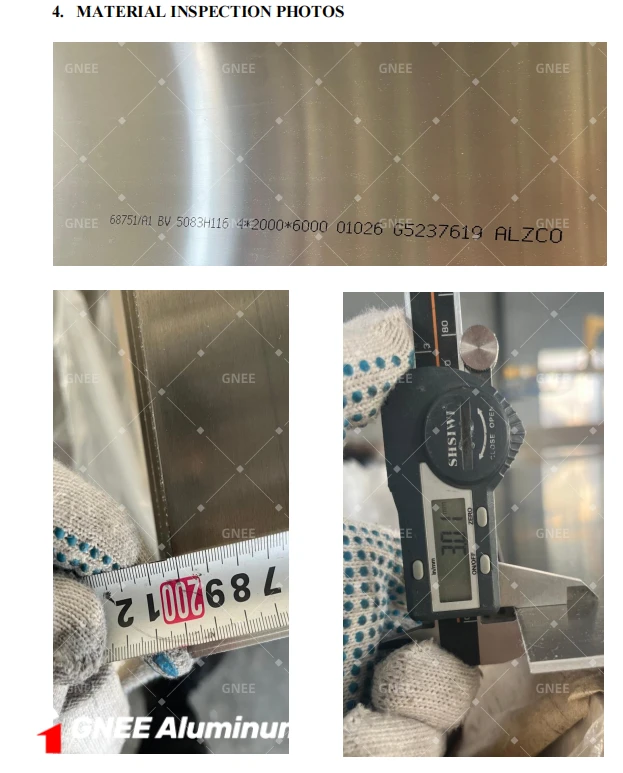

Cad Le Seiceáil Agus Pláta 5083 Mara á Cheannach
Seicliosta gairid glactha le haghaidh soláthair:
cóimhiotal:5083 (fíoraigh ar theastas an mhuilinn, ní hamháin ar an gclib cuachta).
Teocht:H116 nó H321, luaite go sainráite.
Maignéisiam:luach tomhaiste i 4.0–4.9 %.
Caighdeán:glacadh i gcoinne GB/T 3880 (nó coibhéis EN 485 / ASTM B209); aontú leis an aicme ardfhulaingt-cruinneas-. Maidir le lamháltais tríthoiseach, is é ANSI H35.2(M) an tagairt idirnáisiúnta a luann go leor ceannaitheoirí.
Ceaduithe:le haghaidh ualaigh-pláta mara iompair, aicmithe-cheadú an tsochaí agus aon NDT ultrasonaic nó NDT eile a theastaíonn.
Is féidir méideanna coitianta a longáil ó stoc; déantar tempers nó tiús speisialta a ordú, mar sin deimhnigh an fhuinneog táirgthe nuair a chuireann tú an t-ordú.
CCanna
Cén fáth gur fearr 5083 thar 5052 do phláta muirí?
iompraíonn 5083 4.0–4.9 % maignéisiam i gcoinne 2.2–2.8 % 5052. Cuireann an maignéisiam breise sin brú ar fhriotaíocht creimthe pitting agus crevice i bhfad os cionn 5052 in uisce farraige, agus tá an neart teanntachta íosta (275 MPa in aghaidh an ASTM B209) níos airde freisin. Maidir le hullóga agus nochtadh sáile, is é 5083 an rogha caighdeánach agus de ghnáth coimeádtar 5052 le haghaidh dleachta níos éadroime, níos lú creimneach.
Cad é an difríocht idir 5083-H116 agus H321?
Tá an dá cheann faoi bhrú-teoranta muirí cruaite le neart teanntachta íosta de 275 MPa. Tá H116 cobhsaithe le haghaidh frithsheasmhacht in aghaidh exfoliation agus creimeadh intergranular tar éis táthú, mar sin úsáidtear é le haghaidh struchtúr táthaithe bunscoile mar bun an chabhail agus an bhlaosc taobh. Tá H321 faoi bhrú-cruaite ansin go páirteach annealaithe, rud a thugann táirgeacht beagán níos airde (thart ar 215 MPa vs 195 MPa) agus foirmiúlacht níos fearr do chodanna atá lúbtha nó rollta roimh tháthú, cosúil le painéil bulwark agus forstruchtúr.
An féidir 6061 a úsáid le haghaidh struchtúir mhara táthaithe?
Is cóimhiotal láidir teasa é 6061 is féidir a chóireáil, ach cailleann 6061-T6 a chruasú deascadh sa teas táthú-chrios a bhfuil tionchar aige; is gnách go dtiteann éifeachtúlacht comhlíonta go dtí thart ar 40–50 % de luach T6 mura rud é go ndéantar an comhthionól iomlán a ath-réiteach teas agus a bheith sean, rud nach bhfuil praiticiúil ar chabhail chríochnaithe. Maidir le hobair mhara táthaithe agus amach ón gcósta, sonraítear 5083 intáthaithe de ghnáth ina ionad sin. 6061 fós úsáideach nuair is beag an táthú atá i gceist agus go bhfuil a stiffness-le cúrsaí meáchain.
Cén t-ábhar maignéisiam ba chóir go mbeadh pláta mara 5083?
In aghaidh GB/T 3190 (ag teacht le teorainneacha comhdhéanamh EN 573-3 agus ASTM), ba cheart go mbeadh maignéisiam 4.0–4.9 %. Faoi thart ar 3.5 % tanaítear corrlach creimthe an uisce farraige; os cionn tuairim is 5 % de na rioscaí cóimhiotail íogrú agus te-ghanntanas le linn monaraithe. Seiceáil i gcónaí an luach tomhaiste maignéisiam ar an deimhniú ábhar, ní hamháin ar an lipéad grád.
Cad iad na doiciméid ba cheart dom a sheiceáil agus pláta mara 5083 á cheannach agam?
Ar a laghad, fíoraigh an cóimhiotal (5083), an meon (H116 nó H321), an cion maignéisiam tomhaiste (4.0–4.9%), agus glacadh le GB/T 3880 nó caighdeán coibhéiseach. Le haghaidh ualach-pláta mara iompair, deimhnigh freisin aicmiú-faomhadh an tsochaí (DNV, ABS, BV, LR, CCS, etc.) agus aon tástáil neamh-millteach a theastaíonn, agus aontaigh an rang lamháltais tiús roimh ordú.
